BS 5308 第一部分1类 XLPE绝缘+总屏蔽+LSOH护套
应用
低烟无卤非铠装电缆(第一部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 低烟无卤护套可以减少有毒烟雾的排放.

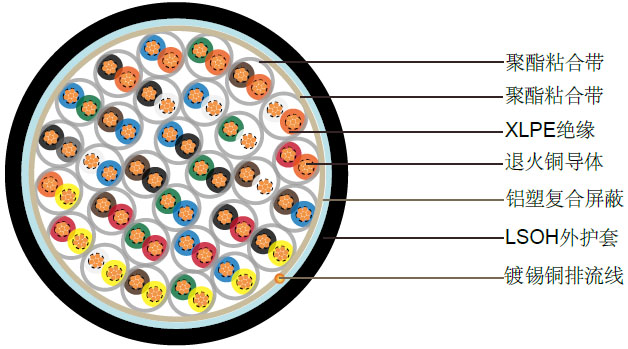

结构
 |
| 导体 | 退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜 |
|---|---|
| 绝缘 | XLPE(交联聚乙烯), 或PE(聚乙烯) |
| 成对 | 两芯对绞，加小于100mm的隔离带 |
| 线对颜色 | 参照附注里的色彩编码 |
| 粘合带 | 透明的聚合酯带 |
| 总屏蔽 | 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 外护套 |
LSOH(低烟无卤)护套 阻燃遵循IEC60332-3-22标准 防火遵循IEC60331标准 无卤遵循IEC60754-1标准 低烟遵循IEC61034-1-2标准 |
| 护套颜色 | 黑色/蓝色 |
物理性能和电气性能
| 工作温度 | -20°C - + 90°C (固定安装) 0°C - +50°C (工作中 ) |
|---|---|
| 最小弯曲半径 | 5 x 外径 |
| 导体截面积 | mm² | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 导体规格 | No. x mm | 1 x 0.8 | 16x 0.2 | 24x 0.2 | 1x 1.13 | 7x 0.53 | |
| 最大导体电阻 | ohm/km | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
| 最小绝缘电阻 | Gohm/km | 5 | 5 | 5 | 5 | 5 | |
| 1 kHz时的电容不平衡值（对：对屏蔽） | pF/250m | 250 | |||||
| 1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外） | pF/m | 115 | 115 | 115 | 115 | 115 | |
| 1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | pF/m | 75 | 75 | 75 | 75 | 75 | |
| 相邻芯数间最大的感应系数/阻抗比率 | μH/ohm | 25 | 25 | 25 | 25 | 40 | |
| 测试电压 | 芯：芯 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500 | 300/500 | 300/500 | 300/500 | 300/500 | |
参数表
| 对数 | 导体股数和直径 | 标称导体截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称电缆外径 | 标称电缆重量 |
|---|---|---|---|---|---|---|
| no./mm | mm² | mm | mm | mm | kg/km | |
| 1 | 1/0.80 | 0.5 | 0.5 | 0.8 | 5.5 | 35 |
| 2 | 1/0.80 | 0.5 | 0.5 | 0.8 | 6.8 | 55 |
| 5 | 1/0.80 | 0.5 | 0.5 | 1.1 | 10.9 | 125 |
| 10 | 1/0.80 | 0.5 | 0.5 | 1.2 | 14.4 | 215 |
| 15 | 1/0.80 | 0.5 | 0.5 | 1.2 | 16.5 | 300 |
| 20 | 1/0.80 | 0.5 | 0.5 | 1.3 | 18.8 | 385 |
| 30 | 1/0.80 | 0.5 | 0.5 | 1.3 | 22.3 | 545 |
| 50 | 1/0.80 | 0.5 | 0.5 | 1.5 | 28.5 | 875 |
| 1 | 16/0.20 | 0.5 | 0.6 | 0.8 | 6.2 | 60 |
| 2 | 16/0.20 | 0.5 | 0.6 | 0.8 | 7.6 | 80 |
| 5 | 16/0.20 | 0.5 | 0.6 | 1.1 | 12.4 | 210 |
| 10 | 16/0.20 | 0.5 | 0.6 | 1.2 | 16.5 | 340 |
| 15 | 16/0.20 | 0.5 | 0.6 | 1.3 | 19.2 | 440 |
| 20 | 16/0.20 | 0.5 | 0.6 | 1.3 | 21.7 | 570 |
| 30 | 16/0.20 | 0.5 | 0.6 | 1.5 | 26.4 | 780 |
| 50 | 16/0.20 | 0.5 | 0.6 | 1.7 | 33.4 | 1130 |
| 1 | 24/0.2 | 0.75 | 0.6 | 0.8 | 6.7 | 75 |
| 2 | 24/0.2 | 0.75 | 0.6 | 0.9 | 8.4 | 100 |
| 5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 13.8 | 250 |
| 10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 18.4 | 450 |
| 15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 21.1 | 600 |
| 20 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.4 | 920 |
| 30 | 24/0.2 | 0.75 | 0.6 | 1.7 | 29.5 | 980 |
| 50 | 24/0.2 | 0.75 | 0.6 | 2 | 37.6 | 1690 |
| 1 | 1/1.13 | 1 | 0.6 | 0.8 | 6.6 | 85 |
| 2 | 1/1.13 | 1 | 0.6 | 0.8 | 8 | 115 |
| 5 | 1/1.13 | 1 | 0.6 | 1.2 | 13.5 | 290 |
| 10 | 1/1.13 | 1 | 0.6 | 1.2 | 17.7 | 500 |
| 15 | 1/1.13 | 1 | 0.6 | 1.3 | 20.6 | 670 |
| 20 | 1/1.13 | 1 | 0.6 | 1.5 | 23.8 | 950 |
| 30 | 1/1.13 | 1 | 0.6 | 1.5 | 28.4 | 1030 |
| 50 | 1/1.13 | 1 | 0.6 | 2 | 36.6 | 1750 |
| 1 | 7/0.53 | 1.5 | 0.6 | 0.8 | 7.5 | 100 |
| 2 | 7/0.53 | 1.5 | 0.6 | 0.9 | 9.3 | 150 |
| 5 | 7/0.53 | 1.5 | 0.6 | 1.2 | 15.6 | 360 |
| 10 | 7/0.53 | 1.5 | 0.6 | 1.3 | 20.9 | 690 |
| 15 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.6 | 880 |
| 20 | 7/0.53 | 1.5 | 0.6 | 1.5 | 27.8 | 1230 |
| 30 | 7/0.53 | 1.5 | 0.6 | 1.7 | 33.7 | 1560 |
| 50 | 7/0.53 | 1.5 | 0.6 | 2 | 43 | 2400 |
