BS 5308 第一部分2类 云母带+XLPE绝缘+单对屏蔽+总屏蔽+铠装+LSOH护套
应用
铠装防火电缆(第一部分2类)通常用于化工和加工工业等存在火灾危险的地方，镀锌钢丝铠装对电缆起到很好的保护作用.

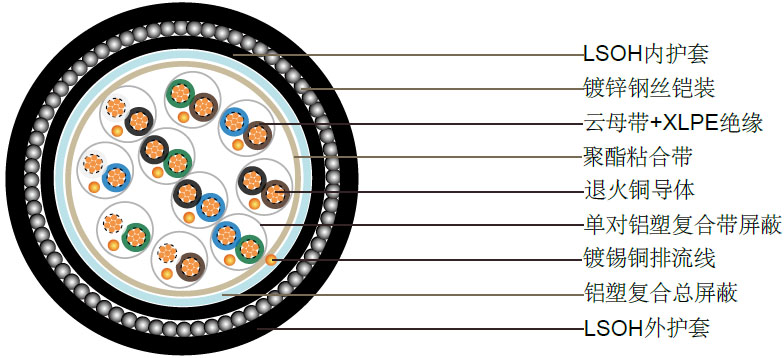

结构
 |
| 导体 | 退火铜或镀锡铜,2类 |
|---|---|
| 绝缘 | 云母带, XLPE(交联聚乙烯), 或PE(聚乙烯) |
| 成对 | 两芯对绞，加小于100mm的隔离带 |
| 线对颜色 | 参照附注里的色彩编码 |
| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 |
| 粘合带 | 透明的聚合酯带 |
| 总屏蔽 | 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 内护套 | LSOH(低烟无卤)护套 |
| 铠装 | 镀锌钢丝铠装 |
| 外护套 |
LSOH(低烟无卤)护套 阻燃遵循IEC60332-3-22标准 防火遵循IEC60331标准 无卤遵循IEC60754-1标准 低烟遵循IEC61034-1-2标准 |
| 护套颜色 | 黑色/蓝色 |
物理性能和电气性能
| 工作温度 | -20°C - + 90°C (固定安装) 0°C - +50°C (工作中) |
|---|---|
| 最小弯曲半径 | 6x 外径 |
| 导体截面积 | mm² | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|
| 导体规格 | No.x mm | 7x 0.3 | 7x 0.37 | 7x 0.44 | 7x 0.53 | |
| 最大导体电阻 | ohm/km | 36 | 24.5 | 18.1 | 12.1 | |
| 最小绝缘电阻 | Gohm/km | 5 | 5 | 5 | 5 | |
| 1 kHz时的电容不平衡值（对：对屏蔽） | pF/250m | 250 | ||||
| 1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外） | pF/m | 115 | 115 | 115 | 115 | |
| 1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | pF/m | 75 | 75 | 75 | 75 | |
| 相邻芯数间最大的感应系数/阻抗比率 | μH/ohm | 25 | 25 | 25 | 40 | |
| 测试电压 | 芯：芯 | V | 1000 | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500 | 300/500 | 300/500 | 300/500 | |
参数表
| 对数 | 导体股数和直径 | 标称导体截面积 | 标称绝缘厚度 | 标称内护套厚度 | 标称内护套外径 | 标称铠装厚度 | 标称护套厚度 | 标称电缆外径 | 标称电缆重量 |
|---|---|---|---|---|---|---|---|---|---|
| no./mm | mm² | mm | mm | mm | mm | mm | mm | kg/km | |
| 5 | 7/0.37 | 0.75 | 0.6 | 0.8 | 15.0 | 0.9 | 1.4 | 20.3 | 870 |
| 10 | 7/0.37 | 0.75 | 0.6 | 0.8 | 19.8 | 0.9 | 1.4 | 25.9 | 1480 |
| 5 | 7/0.44 | 1 | 0.6 | 0.8 | 14.8 | 0.9 | 1.4 | 20.0 | 890 |
