BS 5308 第一部分3类 PE绝缘+总屏蔽+铅护套+铠装+PVC护套
应用
铠装电缆(第一部分3类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联，通常应用于石油工业中. 此类电缆适用于需要机械保护的地下敷设，或用于潮湿的环境中，铅护套可抵抗芳香族化合物的侵蚀.

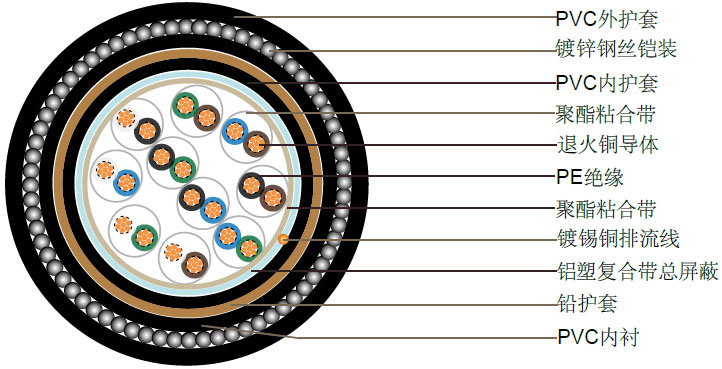

结构
| 导体 |
退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜 |
| 绝缘 |
PE(聚乙烯)， 遵照BS6234标准，03类 |
| 成对 |
两芯对绞，加小于100mm的隔离带 |
| 线对颜色 |
参照附注里的色彩编码 |
| 粘合带 |
透明的聚合酯带 |
| 总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 内护套 |
PVC(聚氯乙烯), 遵循BS6746标准，TM1类 或6类 |
| Lead |
护套铅合金 |
| Bedding |
PVC(聚氯乙烯), 遵循BS6746标准，TM1类 |
| 铠装 |
镀锌钢丝铠装 |
| 外护套 |
PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
| 护套颜色 |
黑色/蓝色 |
物理性能和电气性能
| 工作温度 |
-40°C - + 70°C (固定安装) 0°C - +50°C (工作中) |
| 最小弯曲半径 |
15x 外径 |
| 导体截面积 |
mm² |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
| 导体规格 |
No.x mm |
1x 0.8 |
16x 0.2 |
24x 0.2 |
1x 1.13 |
7x 0.53 |
| 最大导体电阻 |
ohm/km |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
| 最小绝缘电阻 |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
| 1 kHz时的电容不平衡值（对：对屏蔽） |
pF/250m |
|
|
250 |
|
|
| 1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外） |
pF/m |
115 |
115 |
115 |
115 |
120 |
| 1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） |
pF/m |
75 |
75 |
75 |
75 |
85 |
| 相邻芯数间最大的感应系数/阻抗比率 |
μH/ohm |
25 |
25 |
25 |
25 |
40 |
| 测试电压 |
芯：芯 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
| 芯：屏蔽 |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
| 最大额定电压 |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
参数表
| 对数 |
导体股数和直径 |
标称导体截面积 |
标称绝缘厚度 |
标称内护套外径 |
标称铠装厚度 |
标称电缆外径 |
标称电缆重量 |
|
no./mm |
mm² |
mm |
mm |
mm |
mm |
kg/km |
| 1 |
1/0.80 |
0.5 |
0.5 |
6.3 |
0.9 |
10.7 |
200 |
| 2 |
1/0.80 |
0.5 |
0.5 |
7.1 |
0.9 |
11.5 |
260 |
| 5 |
1/0.80 |
0.5 |
0.5 |
11.6 |
0.9 |
16.2 |
460 |
| 10 |
1/0.80 |
0.5 |
0.5 |
15 |
1.25 |
20.7 |
790 |
| 15 |
1/0.80 |
0.5 |
0.5 |
17.1 |
1.25 |
22.8 |
1100 |
| 20 |
1/0.80 |
0.5 |
0.5 |
19.4 |
1.6 |
26 |
1280 |
| 30 |
1/0.80 |
0.5 |
0.5 |
23 |
1.6 |
29.8 |
1520 |
| 50 |
1/0.80 |
0.5 |
0.5 |
28.9 |
1.6 |
26.1 |
2100 |
| 1 |
16/0.20 |
0.5 |
0.6 |
7 |
0.9 |
11.4 |
250 |
| 2 |
16/0.20 |
0.5 |
0.6 |
7.9 |
0.9 |
12.3 |
300 |
| 5 |
16/0.20 |
0.5 |
0.6 |
13.1 |
0.9 |
17.9 |
560 |
| 10 |
16/0.20 |
0.5 |
0.6 |
17.2 |
1.25 |
22.9 |
970 |
| 15 |
16/0.20 |
0.5 |
0.6 |
19.8 |
1.6 |
26.4 |
1240 |
| 20 |
16/0.20 |
0.5 |
0.6 |
22.3 |
1.6 |
29.1 |
1640 |
| 30 |
16/0.20 |
0.5 |
0.6 |
26.9 |
1.6 |
33.9 |
1770 |
| 50 |
16/0.20 |
0.5 |
0.6 |
33.9 |
2 |
42.1 |
2770 |
| 1 |
1/1.13 |
1 |
0.6 |
7.4 |
0.9 |
11.8 |
290 |
| 2 |
1/1.13 |
1 |
0.6 |
8.4 |
0.9 |
13 |
345 |
| 5 |
1/1.13 |
1 |
0.6 |
14.2 |
1.25 |
19.7 |
790 |
| 10 |
1/1.13 |
1 |
0.6 |
17.4 |
1.25 |
24.3 |
1310 |
| 15 |
1/1.13 |
1 |
0.6 |
21.3 |
1.6 |
28.1 |
1740 |
| 20 |
1/1.13 |
1 |
0.6 |
24.4 |
1.6 |
31.2 |
2040 |
| 30 |
1/1.13 |
1 |
0.6 |
29 |
1.6 |
36.2 |
2180 |
| 50 |
1/1.13 |
1 |
0.6 |
37.3 |
2 |
45.7 |
3500 |
| 1 |
7/0.53 |
1.5 |
0.6 |
8.3 |
0.9 |
12.9 |
320 |
| 2 |
7/0.53 |
1.5 |
0.6 |
9.7 |
0.9 |
14.3 |
420 |
| 5 |
7/0.53 |
1.5 |
0.6 |
16.4 |
1.25 |
22.1 |
940 |
| 10 |
7/0.53 |
1.5 |
0.6 |
21.6 |
1.6 |
28.4 |
1500 |
| 15 |
7/0.53 |
1.5 |
0.6 |
25.2 |
1.6 |
32.2 |
1970 |
| 20 |
7/0.53 |
1.5 |
0.6 |
28.5 |
2 |
36.5 |
2400 |
| 30 |
7/0.53 |
1.5 |
0.6 |
34.3 |
2 |
42.5 |
3170 |
| 50 |
7/0.53 |
1.5 |
0.6 |
43.6 |
2.5 |
53.4 |
5020 |
