BS 5308 第二部分1类 PVC绝缘+总屏蔽+PVC护套

应用

非铠装类电缆 (第二部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中.

结构

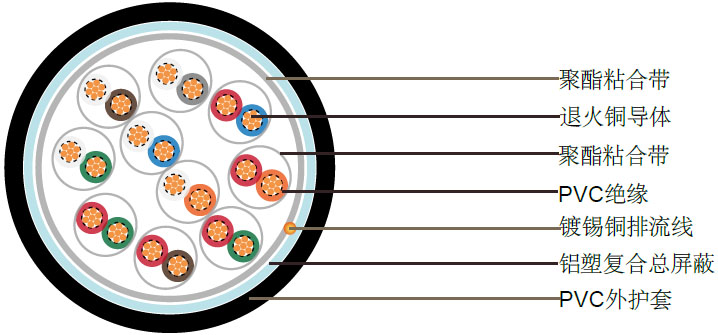

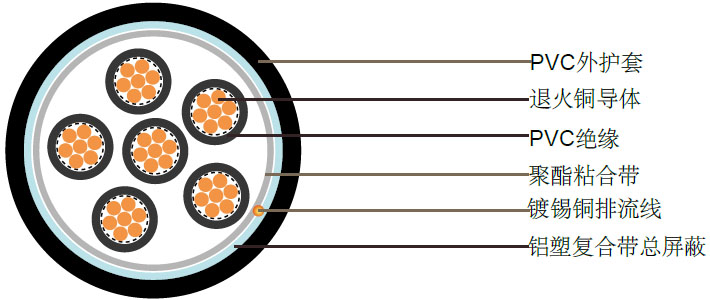

导体	退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，1.5mm²，2类多股铜
绝缘	PVC(聚氯乙烯), 遵循BS6746标准，TI1类
成对	两芯对绞，加小于100mm的隔离带
线对颜色	多芯电缆: 40芯以下黄色（带有黑色数字编码）, 41-80芯黑色（带有黄色数字编码）.多对电缆:参照附注里的色彩编码
粘合带	透明的聚合酯带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
外护套	PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类
护套颜色	黑色/蓝色

物理性能和电气性能

工作温度	-40°C - + 70°C (固定安装) 0°C - +50°C (工作中)
最小弯曲半径	5x 外径

导体截面积		mm²	0.5	0.75	1.5
导体规格		No.x mm	16 x 0.2	24 x 0.2	7 x 0.53
最大导体电阻		ohm/km	39.7	26.5	12.3
最小绝缘电阻		Mohm/km	25	25	25
最大互容:对与对或相邻的芯与芯之间		pF/m	250	250	250
芯与芯或芯与屏蔽之间的最大电容		pF/m	400	400	400
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	40
测试电压	芯：芯	V	1000	1000	1000
	芯：屏蔽	V	1000	1000	1000
最大额定电压		V	300/500	300/500	300/500

参数表

多芯

芯数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称护套厚度	标称电缆外径	标称电缆重量
	no./mm	mm²	mm	mm	mm	kg/km
2	16/0.2	0.5	0.6	0.8	6.2	60
3	16/0.2	0.5	0.6	0.8	6.6	75
4	16/0.2	0.5	0.6	0.8	7.2	80
6	16/0.2	0.5	0.6	0.9	8.6	110
10	16/0.2	0.5	0.6	1.1	11.2	180
20	16/0.2	0.5	0.6	1.2	14.2	310
40	16/0.2	0.5	0.6	1.3	18.7	570
80	16/0.2	0.5	0.6	1.5	26.5	1080
2	24/0.2	0.75	0.6	0.8	6.7	75
3	24/0.2	0.75	0.6	0.8	7.2	90
4	24/0.2	0.75	0.6	0.8	7.8	100
6	24/0.2	0.75	0.6	0.9	9.4	140
10	24/0.2	0.75	0.6	1.1	12.2	220
20	24/0.2	0.75	0.6	1.2	15.6	390
40	24/0.2	0.75	0.6	1.3	20.6	710
80	24/0.2	0.75	0.6	1.5	28.5	1350
2	7/0.53	1.5	0.6	0.8	8	105
3	7/0.53	1.5	0.6	0.9	8.2	135
4	7/0.53	1.5	0.6	0.9	9	150
6	7/0.53	1.5	0.6	1.1	11	205
10	7/0.53	1.5	0.6	1.2	14	330
20	7/0.53	1.5	0.6	1.3	17.9	580
40	7/0.53	1.5	0.6	1.5	24	1065
80	7/0.53	1.5	0.6	1.7	32.9	2025

多对

对数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称内护套外径	标称铠装厚度	标称电缆外径	标称电缆重量
	no./mm	mm²	mm	mm	mm	mm	kg/km
2	1/0.8	0.5	0.5	10.3	0.9	14.9	380
5	1/0.8	0.5	0.5	13.5	1.25	19	640
10	1/0.8	0.5	0.5	18.3	1.25	24.2	890
15	1/0.8	0.5	0.5	21.2	1.6	27.7	1350
20	1/0.8	0.5	0.5	23.5	1.6	30.3	1470
30	1/0.8	0.5	0.5	27.9	1.6	34.9	1870
50	1/0.8	0.5	0.5	36.1	2	44.5	3000
2	16/0.2	0.5	0.6	12	0.9	16.8	460
5	16/0.2	0.5	0.6	15.2	1.25	20.9	760
10	16/0.2	0.5	0.6	21.1	1.6	27.9	1300
15	16/0.2	0.5	0.6	24.5	1.6	31.3	1440
20	16/0.2	0.5	0.6	27.3	1.6	34.3	1870
30	16/0.2	0.5	0.6	32.3	2	40.5	2400
50	16/0.2	0.5	0.6	41.7	2.5	51.5	3930
2	1/1.13	1	0.6	12.8	0.9	17.6	515
5	1/1.13	1	0.6	16.2	1.25	21.9	950
10	1/1.13	1	0.6	22.6	1.6	29.4	1330
15	1/1.13	1	0.6	26.2	1.6	33.2	1680
20	1/1.13	1	0.6	29.8	2	37.8	2540
30	1/1.13	1	0.6	35.4	2	43.8	2900
50	1/1.13	1	0.6	44.9	2.5	54.9	4800
2	7/0.53	1.5	0.6	14.7	1.25	20.4	730
5	7/0.53	1.5	0.6	18.8	1.6	25.4	1180
10	7/0.53	1.5	0.6	26.5	1.6	33.5	1820
15	7/0.53	1.5	0.6	30.8	1.6	38.8	2350
20	7/0.53	1.5	0.6	34.4	2	42.6	3030
30	7/0.53	1.5	0.6	41	2.5	50.8	4050
50	7/0.53	1.5	0.6	52.2	2.5	62.6	5960
