BS 5308 第二部分1类 PVC绝缘+单对屏蔽+总屏蔽+PVC护套

应用

非铠装类电缆 (第二部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中.

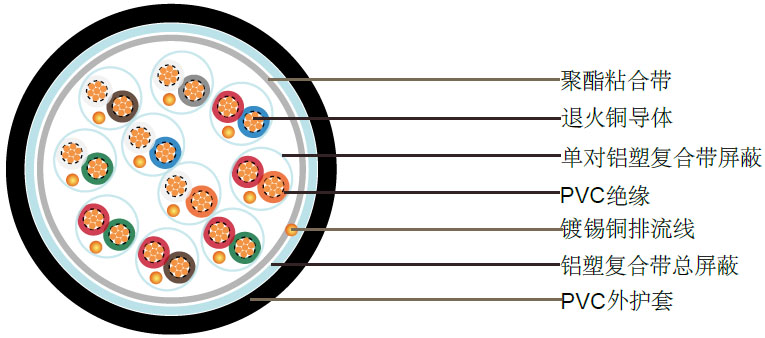

结构

导体	退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，1.5mm²，2类多股铜
绝缘	PVC(聚氯乙烯), 遵循BS6746标准，TI1类
成对	两芯对绞，加小于100mm的隔离带
线对颜色	参照附注里的色彩编码
单对屏蔽	铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线
粘合带	透明的聚合酯带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
外护套	PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类
护套颜色	黑色/蓝色

物理性能和电气性能

工作温度	-40°C - + 70°C (固定安装) 0°C - +50°C (工作中)
最小弯曲半径	5x 外径

导体截面积		mm²	0.5	0.75	1.5
导体规格		No. x mm	16 x 0.2	24 x 0.2	7 x 0.53
最大导体电阻		ohm/km	39.7	26.5	12.3
最小绝缘电阻		Mohm/km	25	25	25
最大互容:对与对或相邻的芯与芯之间		pF/m	250	250	250
芯与芯或芯与屏蔽之间的最大电容		pF/m	400	400	400
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	40
测试电压	芯：芯	V	1000	1000	1000
	芯：屏蔽	V	1000	1000	1000
最大额定电压		V	300/500	300/500	300/500

参数表

对数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称护套厚度	标称电缆外径	标称电缆重量
	no./mm	mm²	mm	mm	mm	kg/km
2	16/0.2	0.5	0.6	1.1	11.2	170
5	16/0.2	0.5	0.6	1.2	14.6	270
10	16/0.2	0.5	0.6	1.3	19.4	520
15	16/0.2	0.5	0.6	15	22.7	650
20	16/0.2	0.5	0.6	1.5	25.9	860
30	16/0.2	0.5	0.6	1.7	31.2	1130
50	16/0.2	0.5	0.6	2.2	40.1	1880
2	24/0.2	0.75	0.6	1.1	12.2	200
5	24/0.2	0.75	0.6	1.2	15.8	355
10	24/0.2	0.75	0.6	1.3	21.1	560
15	24/0.2	0.75	0.6	1.5	24.9	770
20	24/0.2	0.75	0.6	1.7	28.6	990
30	24/0.2	0.75	0.6	2	34.7	1380
50	24/0.2	0.75	0.6	2.2	43.9	2225
2	7/0.53	1.5	0.6	1.2	13.6	265
5	7/0.53	1.5	0.6	1.3	147.8	490
10	7/0.53	1.5	0.6	1.5	24.1	820
15	7/0.53	1.5	0.6	1.7	28.2	1110
20	7/0.53	1.5	0.6	1.7	31.9	1470
30	7/0.53	1.5	0.6	2	38.8	2070
50	7/0.53	1.5	0.6	2.2	49.1	3340
