BS 5308 第二部分2类 PVC绝缘+单对屏蔽+总屏蔽+铠装+PVC护套

应用

铠装电缆(第二部分2类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中. 因此此类电缆可用于室外安装，直接敷设与地下，或通过管道敷设，也可用于潮湿的环境中。

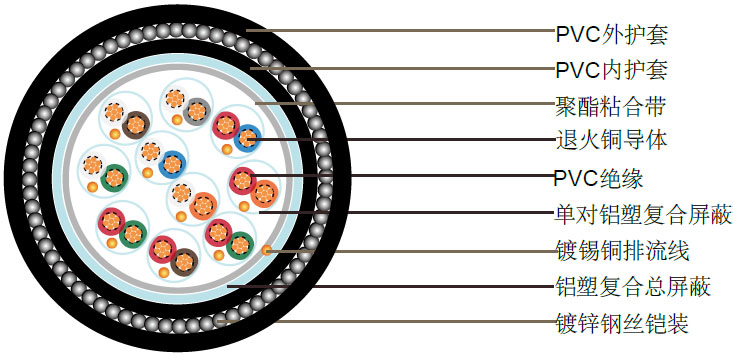

结构

导体	退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，1.5mm²，2类多股铜
绝缘	PVC(聚氯乙烯), 遵循BS6746标准，TI1类
成对	两芯对绞，加小于100mm的隔离带
线对颜色	多对电缆:参照附注里的色彩编码
单对屏蔽	铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线
粘合带	透明的聚合酯带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套	PVC(聚氯乙烯), 遵循BS6746标准，TM1类
铠装	镀锌钢丝铠装
外护套	PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类
护套颜色	黑色/蓝色

物理性能和电气性能

工作温度	-40°C - + 70°C (固定安装) 0°C - +50°C (工作中)
最小弯曲半径	6 x 外径

导体截面积		mm²	0.5	0.75	1.5
导体规格		No. x mm	16 x 0.2	24 x 0.2	7 x 0.53
最大导体电阻		ohm/km	39.7	26.5	12.3
最小绝缘电阻		Mohm/km	25	25	25
大互容:对与对或相邻的芯与芯之间		pF/m	250	250	250
芯与芯或芯与屏蔽之间的最大电容		pF/m	400	400	400
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	40
测试电压	芯：芯	V	1000	1000	1000
	芯：屏蔽	V	1000	1000	1000
最大额定电压		V	300/500	300/500	300/500

参数表

对数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称内护套厚度	标称内护套外径	标称铠装厚度	标称外护套厚度	标称电缆外径	标称电缆重量
	no./mm	mm²	mm	mm	mm	mm	mm	mm	kg/km
2	16/0.2	0.5	0.6	0.8	10.6	0.9	1.3	15	505
5	16/0.2	0.5	0.6	1.1	14.3	0.9	1.5	19.1	830
10	16/0.2	0.5	0.6	1.2	19.1	1.25	1.6	24.8	1420
15	16/0.2	0.5	0.6	1.3	22.2	1.6	1.7	28.8	1570
20	16/0.2	0.5	0.6	1.3	25.3	1.6	1.8	32.1	2040
30	16/0.2	0.5	0.6	1.5	30.6	1.6	1.9	37.6	2610
50	16/0.2	0.5	0.6	1.7	38.9	2	2.1	47.1	4270
2	24/0.2	0.75	0.6	0.8	11.5	0.9	1.4	16.1	545
5	24/0.2	0.75	0.6	1.2	15.7	1.25	1.5	21.2	1005
10	24/0.2	0.75	0.6	1.3	20.9	1.6	1.7	27.5	1400
15	24/0.2	0.75	0.6	1.3	24.2	1.6	1.8	31	1750
20	24/0.2	0.75	0.6	1.5	27.9	1.6	1.8	34.7	2300
30	24/0.2	0.75	0.6	1.7	33.8	2	2	41.8	2460
50	24/0.2	0.75	0.6	2	43.1	2.5	2.3	52.7	4800
2	7/0.53	1.5	0.6	0.9	13	0.9	1.4	17.6	800
5	7/0.53	1.5	0.6	1.2	17.5	1.25	1.6	23.2	1290
10	7/0.53	1.5	0.6	1.3	23.5	1.6	1.8	30.3	1990
15	7/0.53	1.5	0.6	1.5	27.6	1.6	1.9	34.6	2590
20	7/0.53	1.5	0.6	1.5	31.3	1.6	2	38.5	3310
30	7/0.53	1.5	0.6	1.7	38	2	2.1	46.2	4380
50	7/0.53	1.5	0.6	2	48.5	2.5	2.4	58.3	6260
