150/250V HF-EPR绝缘，SW2/SW4护套，总屏蔽非铠装阻燃仪表&控制缆
应用
150/250V HF-EPR绝缘，SW2/SW4护套，总屏蔽非铠装阻燃仪表&控制橡胶绝缘电缆专为船舶和海上移动平台的固定布线而设计，适用于仪表、照明和控制电路。
标准
- BS 6883
- IEC 60332-3A 阻燃
- IEC 60754-1; IEC 60754-2 腐蚀性
- IEC 61034-2 烟密度
- 冷弯和冲击（-40°C）（应要求提供）
- CSA C22.2 No. 38-95（应要求提供）

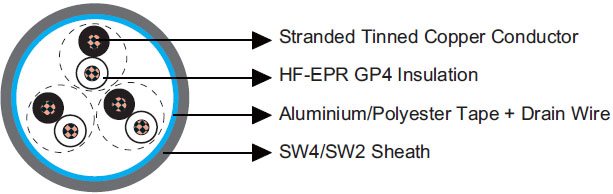

结构
| 导体 |
符合BS 6360/IEC 60228 cl.2的圆形多股镀锡铜丝 |
| 绝缘 |
符合BS 7655 1.2的HF-EPR GP4 |
| 扭绞 |
对、三线组 |
| 总屏蔽 |
铝/聚酯带+镀锡铜排流线 |
| 护套 |
符合BS 7655 2.6的无卤热固材料SW4或减少了卤素的热固材料SW2 |
机械和热性能
| 最小内部弯曲半径 |
8×OD |
| 温度范围 |
-40℃ ~ +90℃ |
尺寸和重量
| 结构芯数×截面积 |
标称绝缘厚度 |
标称外护套厚度 |
最小外径 |
最大外径 |
近似重量 |
| mm² |
mm |
mm |
mm |
mm |
kg/km |
| 多对 |
| 3×2×0.75 |
0.8 |
1.2 |
12.6 |
14.5 |
175 |
| 7×2×0.75 |
0.8 |
1.4 |
16.6 |
18.7 |
330 |
| 12×2×0.75 |
0.8 |
1.6 |
21.7 |
24.2 |
530 |
| 20×2×0.75 |
0.8 |
1.8 |
27.3 |
30.1 |
830 |
| 27×2×0.75 |
0.8 |
1.9 |
31.1 |
34.2 |
1070 |
| 37×2×0.75 |
0.8 |
2.1 |
34.4 |
37.7 |
1430 |
| 3×2×1 |
0.8 |
1.2 |
13.3 |
15.3 |
185 |
| 7×2×1 |
0.8 |
1.4 |
17.6 |
19.8 |
360 |
| 12×2×1 |
0.8 |
1.6 |
23.1 |
25.7 |
590 |
| 20×2×1 |
0.8 |
1.8 |
29.1 |
31.9 |
920 |
| 27×2×1 |
0.8 |
2.0 |
33.3 |
36.6 |
1220 |
| 37×2×1 |
0.8 |
2.2 |
36.9 |
40.3 |
1630 |
| 多三线组 |
| 3×3×0.75 |
0.8 |
1.3 |
14.2 |
16.2 |
230 |
| 7×3×0.75 |
0.8 |
1.4 |
19.4 |
21.9 |
440 |
| 12×3×0.75 |
0.8 |
1.7 |
24.2 |
26.8 |
730 |
| 3×3×1 |
0.8 |
1.3 |
15.1 |
17.1 |
260 |
| 7×3×1 |
0.8 |
1.5 |
20.9 |
23.4 |
510 |
| 12×3×1 |
0.8 |
1.7 |
25.8 |
28.5 |
840 |
