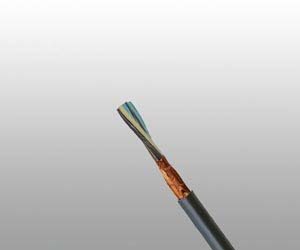

S14 BU(c) 250V

NEK606标准S14 BU(c) 250V非铠装电缆具有防火，阻燃和低烟无卤的特性，适用于仪表，通讯，控制和报警系统。

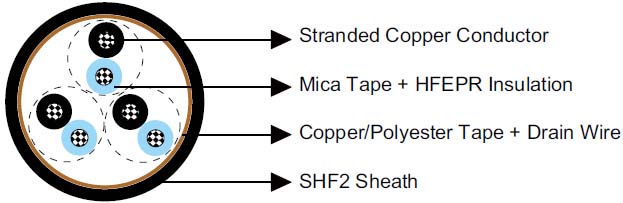

导体	IEC 60228 class 2圆形镀锡退火铜导体。
绝缘	云母带+无卤EPR。
绞合	彩色芯线绞合在一起。
总屏蔽	对/三线组绞合为缆心，外层为铜塑复合带总屏蔽和多股镀锡铜排流线。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号。
外护套	无卤热固材料，SHF2，灰色（本安电缆为蓝色）。

弯曲半径	8×OD（安装中）；6×OD （固定安装）
温度范围	-20℃ ~ +90℃

结构单元数 ×每单元芯数 ×截面积	标称绝缘厚度	标称护套厚度	标称外径	标称重量
mm²	mm	mm	mm	kg/km
2×2×0.75	0.6	1.1	10.2	185
4×2×0.75	0.6	1.2	12.5	240
7×2×0.75	0.6	1.4	15.0	350
8×2×0.75	0.6	1.4	16.3	395
12×2×0.75	0.6	1.5	19.5	540
16×2×0.75	0.6	1.6	21.8	690
19×2×0.75	0.6	1.7	23.2	780
24×2×0.75	0.6	1.8	26.7	985
32×2×0.75	0.6	2.1	29.6	1225
2×3×0.75	0.6	1.2	12.0	205
3×3×0.75	0.6	1.2	13.1	265
4×3×0.75	0.6	1.3	14.4	320
7×3×0.75	0.6	1.3	17.4	475
8×3×0.75	0.6	1.5	19.5	590
12×3×0.75	0.6	1.6	22.9	745
16×3×0.75	0.6	1.7	25.6	965
19×3×0.75	0.6	1.8	27.2	1095
24×3×0.75	0.6	2.0	31.6	1405
2×2×1.0	0.6	1.1	10.7	210
4×2×1.0	0.6	1.1	13.3	285
7×2×1.0	0.6	1.4	16.0	415
8×2×1.0	0.6	1.4	17.3	465
12×2×1.0	0.6	1.6	20.8	645
16×2×1.0	0.6	1.7	23.3	825
19×2×1.0	0.6	1.8	24.7	940
24×2×1.0	0.6	1.9	28.8	1200
32×2×1.0	0.6	2.3	31.8	1495
3×3×1.0	0.6	1.2	14.0	310
4×3×1.0	0.6	1.4	15.3	380
7×3×1.0	0.6	1.6	18.6	570
12×3×1.0	0.6	1.6	24.4	900
16×3×1.0	0.6	1.7	27.3	1160
19×3×1.0	0.6	1.9	29.0	1325
24×3×1.0	0.6	2.1	33.7	1700
2×2×1.5	0.7	1.2	12.1	275
4×2×1.5	0.7	1.3	15.2	380
7×2×1.5	0.7	1.5	18.4	565
8×2×1.5	0.7	1.5	20.0	640
12×2×1.5	0.7	1.7	24.3	895
16×2×1.5	0.7	1.8	27.2	1150
19×2×1.5	0.7	1.9	28.6	1295
24×2×1.5	0.7	2.1	33.5	1670
32×2×1.5	0.7	2.3	37.0	2095
2×3×1.5	0.7	1.3	15.0	310
3×3×1.5	0.7	1.3	16.0	420
4×3×1.5	0.7	1.4	17.7	515
7×3×1.5	0.7	1.6	21.5	785
8×3×1.5	0.7	1.6	23.5	930
12×3×1.5	0.7	1.8	28.5	1255
16×3×1.5	0.7	1.9	31.9	1630
19×3×1.5	0.7	2.0	33.8	1855
24×3×1.5	0.7	2.2	39.3	2375
