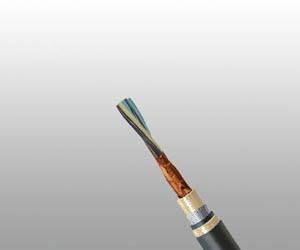

S16 BFOU-HCF(c) 250V
应用
NEK606标准S16 BFOU-HCF(c) 250V电缆具有防火，阻燃和低烟无卤的特性，适用于需在1100℃烃类火灾中工作的紧急仪表，通讯，控制和照明系统。
标准
- IEC 60092-376
- IEC 60092-351
- IEC 60092-359
- IEC 60331-21
- IEC 60332-1
- IEC 60332-3-22
- IEC 60754-1,2
- IEC 61034-1,2
- NEK 606:2004

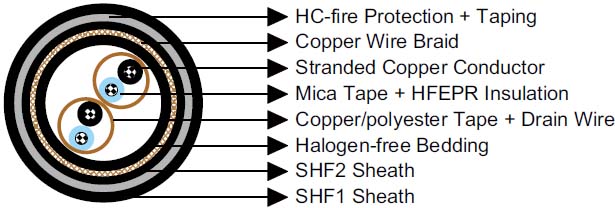

结构
| 导体 |
IEC 60228 class 2圆形多股镀锡铜导体。 |
| 绝缘 |
云母带+无卤EPR。 |
| 绞合 |
彩色芯线绞合在一起。 |
| 总屏蔽 |
对/三线组绞合为缆心，外层为铜塑复合带总屏蔽和多股镀锡铜排流线。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号。 |
| 衬垫层 |
无卤化合物。 |
| 铠装 |
镀锡铜编织。 |
| 外护套1 |
无卤热固材料SHF2. |
| HC-防火 |
挤压热塑防火材料。 |
| 带 |
搭接玻璃纤维带。 |
| 外护套2 |
阻燃无卤热塑材料SHF1，灰色（本安电缆为蓝色）。 |
电气性能
| 标称导体截面积 |
mm² |
1.5 |
| 标称导体直径 |
mm |
1.6 |
| 最大电阻 @20℃ |
Ω/km |
12.9 |
| 互电容 |
nF/km |
85 |
| 标称电感 @1KHz |
MH/km |
0.667 |
| 工作电压 |
V |
250 |
机械和热性能
| 弯曲半径 |
20×OD（安装中）；12×OD （固定安装） |
| 温度范围 |
-20℃ ~ +90℃ |
尺寸和重量
| 结构单元数 ×每单元芯数 ×截面积 |
标称绝缘厚度 |
标称衬垫层外直径 |
标称护套 1外直径 |
标称外径 |
标称重量 |
| mm² |
mm |
mm |
mm |
mm |
kg/km |
| 2×2×1.5 |
0.7 |
13.0 |
16.4 |
44.5 |
2400 |
| 4×2×1.5 |
0.7 |
15.0 |
19.9 |
46.5 |
2650 |
| 8×2×1.5 |
0.7 |
20.5 |
25.3 |
53.0 |
3570 |
| 12×2×1.5 |
0.7 |
23.5 |
29.6 |
57.0 |
4160 |
