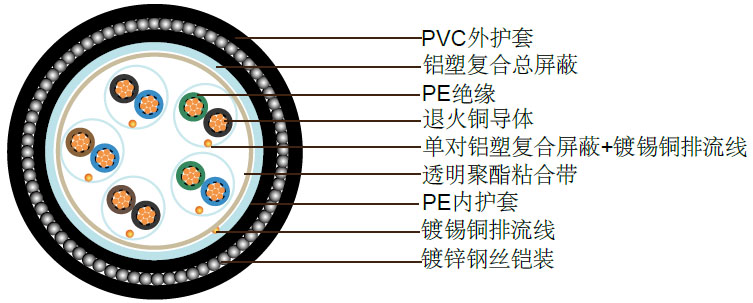

PAS 5308 第一部分2类 PE绝缘+单对屏蔽+总屏蔽+铠装+PVC护套

PAS 5308 第一部分2类 PE绝缘+单对屏蔽+总屏蔽+铠装+PVC护套主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。铠装线缆适用于地下需要化学和机械保护的工业应用中。.单对屏蔽可以限制串联干扰的影响。

导体	退火铜，尺寸：遵循BS EN 60228，0.5mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜
绝缘	遵循 BS EN 50290-2-23:2002，热塑性聚乙烯 ,L/MD级别，或遵循 BS EN 50290-2-29，交联聚乙烯
成对	两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码	参看附注
单对屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
粘合带	0.023mm的非吸湿性磁带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套	遵循BS EN 50290-2-24:2002，聚乙烯内衬，LD级别
铠装	镀锌钢丝铠装
外护套	PVC(聚氯乙烯)护套，遵照BS EN 50290 -2-22:2002，TM51类
护套颜色	黑色

工作温度	0°C 以上 ( 固定安装 ) -15°C到+65°C (工作中)

导体截面积		mm²	0.5	0.5	1	1.5	2.5
导体规格		No.x mm	1 x 0.8	16x 0.2	1x 1.13	7x 0.53	7x 0.67
最大导体电阻		ohm/km	36.8	39.7	18.4	12.3	7.6
最小绝缘电阻	单个导体	Gohm/km	5	5	5	5	5
最小绝缘电阻	单对屏蔽	Mohm/km	1	1	1	1	1
1 kHz时的电容不平衡值（对：对屏蔽）		pF/250m	250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）		pF/m	75	75	75	85	105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对）		pF/m	115	115	115	120	140
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	25	40	60
测试电压		V	2000	2000	2000	2000	2000
额定电压		V	300/500	300/500	300/500	300/500	300/500

对数	标称绝缘厚度	标称内衬厚度	标称加内衬后外径	标称铠装直径	标称加铠装后外径	标称护套厚度	标称电缆外径
对数	mm	mm	mm	mm	mm	mm	mm
实心导体 0.5mm² (1/0.8mm)
2	0.5	0.9	8.5	0.9	10.3	1.4	13.1
5	0.5	0.9	10.9	0.9	12.7	1.5	15.7
10	0.5	1.1	15.6	1.25	18.1	1.6	21.3
15	0.5	1.2	18.1	1.6	21.3	1.7	24.7
20	0.5	1.3	20.4	1.6	23.6	1.8	27.2
30	0.5	1.4	24.2	1.6	27.4	1.9	31.2
50	0.5	1.7	31.2	2	35.2	2.1	39.4
多股导体 0.5mm² (16/0.20mm)
2	0.6	0.9	9.7	0.9	11.5	1.4	14.3
5	0.6	1	12.6	1.25	15.1	1.5	18.1
10	0.6	1.2	18	1.6	21.2	1.7	24.6
15	0.6	1.3	20.9	1.6	24.1	1.8	27.7
20	0.6	1.4	23.6	1.6	26.8	1.9	30.6
30	0.6	1.6	28.2	1.6	31.4	2	35.4
50	0.6	1.8	36.1	2	40.1	2.2	44.5
实心导体 1.0mm² (1/1.13mm)
2	0.6	0.9	10.3	0.9	12.1	1.4	14.9
5	0.6	1	13.5	1.25	16	1.5	19.0
10	0.6	1.2	19.4	1.6	22.6	1.7	26.0
15	0.6	1.4	22.7	1.6	25.9	1.8	29.5
20	0.6	1.5	25.7	1.6	28.9	1.9	32.7
30	0.6	1.6	30.4	2	34.4	2.1	38.6
50	0.6	1.9	39.1	2.5	44.1	2.3	48.7
多股导体 1.5mm² (7/0.53mm)
2	0.6	1	12.1	1.25	14.6	1.5	17.6
5	0.6	1.1	15.8	1.25	18.3	1.6	21.5
10	0.6	1.4	22.9	1.6	26.1	1.8	29.7
15	0.6	1.5	26.6	1.6	29.8	1.9	33.6
20	0.6	1.6	30.1	2	34.1	2.1	38.3
30	0.6	1.8	35.8	2	39.8	2.2	44.2
50	0.6	2.2	46.2	2.5	51.2	2.5	56.2
多股导体 2.5mm² (7/0.67mm)
2	0.6	1	13.5	1.25	16	1.5	19
5	0.6	1.2	17.9	1.6	21.1	1.7	24.5
10	0.6	1.5	25.9	1.6	29.1	1.9	32.9
15	0.6	1.6	30.1	2	34.1	2.1	38.3
20	0.6	1.8	34.3	2	38.3	2.2	42.7
30	0.6	2	40.8	2.5	45.8	2.4	50.6
50	0.6	2.4	52.6	2.5	57.6	2.7	63
