PAS 5308 第一部分3类 PE绝缘+总屏蔽+铅护套+铠装+PVC护套

应用

PAS 5308 第一部分3类 PE绝缘+总屏蔽+铅护套+铠装+PVC护套主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。铠装线缆适用于地下需要化学和机械保护的工业应用中。.单对屏蔽可以限制串联干扰的影响。

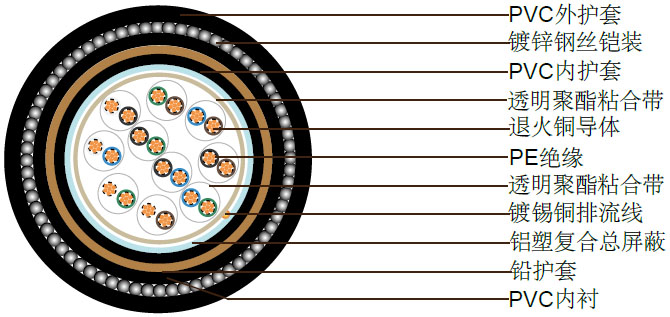

结构

导体	退火铜，尺寸：遵循BS EN 60228，0.5mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜
绝缘	遵循 BS EN 50290-2-23:2002，热塑性聚乙烯 ,L/MD级别，或遵循 BS EN 50290-2-29，交联聚乙烯
成对	两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码	参看附注
单对屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
粘合带	0.023mm的非吸湿性磁带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套	遵循BS EN 50290-2-24:2002，聚乙烯内衬，LD级别
铠装	镀锌钢丝铠装
外护套	PVC(聚氯乙烯)护套，遵照BS EN 50290 -2-22:2002，TM51类
护套颜色	黑色

电气性能

工作温度	0°C 以上 ( 固定安装 ) -15°C到+65°C (工作中)

导体截面积		mm²	0.5	0.5	1	1.5	2.5
导体规格		No.x mm	1x 0.8	16x 0.2	1x 1.13	7x 0.53	7x 0.67
最大导体电阻		ohm/km	36.8	39.7	18.4	12.3	7.6
最小绝缘电阻	单个导体	Gohm/km	5	5	5	5	5
	单对屏蔽	Mohm/km	1	1	1	1	1
1 kHz时的电容不平衡值（对：对屏蔽）		pF/250m	250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）		pF/m	75	75	75	85	105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对）		pF/m	115	115	115	120	140
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	25	40	60
测试电压		V	2000	2000	2000	2000	2000
额定电压		V	300/500	300/500	300/500	300/500	300/500

电缆参数

对数	绝缘厚度	内衬厚度	内衬外直径	铅护套厚度	铅护套外直径	内护套厚度	内护套外直径	铠装直径	铠装外直径	护套厚度	线缆外径
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
实心导体 0.5mm² (1/0.80mm)
1	0.5	0.8	5.3	1.1	7.5	0.8	9.1	0.9	10.9	1.4	13.7
2	0.5	1.1	6.1	1.1	8.3	0.8	9.9	0.9	11.7	1.4	14.5
5	0.5	1.2	10.6	1.1	12.8	0.8	14.4	1.25	16.9	1.6	20.1
10	0.5	1.2	14	1.1	16.2	1	18.2	1.6	21.4	1.7	24.8
15	0.5	1.2	16.1	1.2	18.5	1	20.5	1.6	23.7	1.8	27.3
20	0.5	1.3	18.4	1.3	21	1	23	1.6	26.2	1.8	29.8
30	0.5	1.3	22	1.4	24.8	1	26.8	1.6	30	1.9	33.8
50	0.5	1.5	27.9	1.5	30.9	1.2	33.3	2	37.3	2.1	41.5
多股导体 0.5 mm² (16/0.20mm)
1	0.6	0.8	6	1.1	8.2	0.8	9.8	0.9	11.6	1.4	14.4
2	0.6	0.8	6.9	1.1	9.1	0.8	10.7	0.9	12.5	1.4	15.3
5	0.6	1.1	12.1	1.1	14.3	0.8	15.9	1.25	18.4	1.6	21.6
10	0.6	1.2	16.2	1.2	18.6	1	20.6	1.6	23.8	1.8	27.4
15	0.6	1.3	18.8	1.3	21.4	1	23.4	1.6	26.6	1.8	30.2
20	0.6	1.3	21.3	1.3	23.9	1	25.9	1.6	29.1	1.9	32.9
30	0.6	1.5	25.9	1.5	28.9	1.2	31.3	2.5	35.3	2.1	39.5
50	0.6	1.7	32.9	1.7	36.3	1.4	39.1	2.5	44.1	2.3	48.7
实心导体 1.0 mm² (1/1.13mm)
1	0.6	0.8	6.4	1.1	8.6	0.8	10.2	0.9	12	1.4	14.8
2	0.6	0.8	7.4	1.1	9.6	0.8	11.2	0.9	13	1.5	16
5	0.6	1.2	13.2	1.1	15.4	1	17.4	1.6	20.6	1.7	24
10	0.6	1.2	17.4	1.2	19.8	1	21.8	1.6	25	1.8	28.6
15	0.6	1.3	20.3	1.3	22.9	1	24.9	1.6	28.1	1.9	31.9
20	0.6	1.5	23.4	1.4	26.2	1.2	28.6	2	32.6	2	36.6
30	0.6	1.5	28	1.5	31	1.2	33.4	2	37.4	2.1	41.6
50	0.6	2	36.3	1.8	39.9	1.4	42.7	2.5	47.7	2.4	52.5
多股导体 1.5mm² ( 7/0.53mm)
1	0.6	0.8	7.3	1.1	9.5	0.8	11.1	0.9	12.9	1.5	15.9
2	0.6	0.9	8.7	1.1	10.9	0.8	12.5	1.25	15	1.5	18
5	0.6	1.2	15.4	1.2	17.8	1	19.8	1.6	23	1.7	26.4
10	0.6	1.3	20.6	1.3	23.2	1	25.2	1.6	28.4	1.9	32.2
15	0.6	1.5	24.2	1.4	27	1.2	29.4	2	33.4	2	37.4
20	0.6	1.5	27.5	1.5	30.5	1.2	32.9	1.6	36.9	2.1	41.1
30	0.6	1.7	33.3	1.7	36.7	1.4	39.5	2.5	44.5	2.3	49.1
50	0.6	2	42.6	2	46.6	1.6	49.8	2.5	54.8	2.6	60
多股导体 2.5mm² (7/0.67mm)
1	0.6	0.8	8.1	1.1	10.3	0.8	11.9	1.25	14.4	1.5	17.4
2	0.6	0.9	9.7	1.1	11.9	0.8	13.5	1.25	16	1.5	19
5	0.6	1.2	17.2	1.2	19.6	1	21.6	1.6	24.8	1.8	28.4
10	0.6	1.4	24.1	1.4	26.9	1.2	29.3	2	33.3	2	37.3
15	0.6	1.6	28.2	1.5	31.2	1.2	33.6	2	37.6	2.2	42
20	0.6	1.7	31.8	1.7	35.2	1.4	38	2.5	43	2.3	47.6
30	0.6	1.9	37.9	1.8	41.5	1.4	44.3	2.5	49.3	2.5	54.3
50	0.6	2.3	48.9	2.2	53.3	1.6	56.5	2.5	61.5	2.8	67.1
