PAS 5308 第一部分3类 PE绝缘+单对屏蔽+总屏蔽+铅护套+铠装+PVC护套

应用

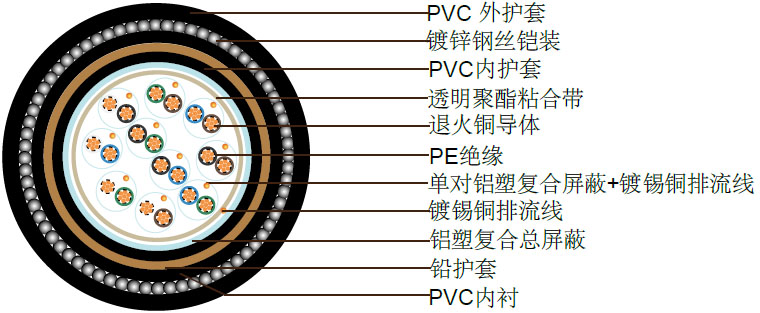

PAS 5308 第一部分3类 PE绝缘+单对屏蔽+总屏蔽+铅护套+铠装+PVC护套主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。单对屏蔽可以限制串联干扰的影响。适用于地下潮湿环境中需要化学和机械保护的工业应用中。铅护套可抵抗芳香族化合物的侵蚀.

导体	退火铜，尺寸：遵循B S EN 60228，0 .5mm²，5类多股，0 .5 mm²和1 .0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜
绝缘	遵循 BS EN 50290-2-23:2002，热塑性聚乙烯 ,L/MD级别，或遵循 BS EN 50290-2-29，交联聚乙烯
成对	两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码	参看附注
单对屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
粘合带	0.023mm的非吸湿性磁带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套	PVC(聚氯乙烯)护套，遵照BS EN 50290 -2-22:2002，TM51类
铅护套	铅合金，遵循BS EN 50307
内护套	PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
铠装	镀锌钢丝铠装
外护套	PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
护套颜色	黑色

电气性能

工作温度	0°C 以上 ( 固定安装 ) -15°C到+65°C (工作中)

导体截面积		mm²	0.5	0.5	1	1.5	2.5
导体规格		No. x mm	1 x 0.8	16x 0.2	1x 1.13	7x 0.53	7x 0.67
最大导体电阻		ohm/km	36.8	39.7	18.4	12.3	7.6
最小绝缘电阻	单个导体	Gohm/km	5	5	5	5	5
	单对屏蔽	Mohm/km	1	1	1	1	1
1 kHz时的电容不平衡值（对：对屏蔽）		pF/250m	250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）		pF/m	75	75	75	85	105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对）		pF/m	115	115	115	120	140
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	25	40	60
测试电压		V	2000	2000	2000	2000	2000
额定电压		V	300/500	300/500	300/500	300/500	300/500

电缆参数

对数	绝缘厚度	内衬厚度	内衬外直径	铅护套厚度	铅护套外直径	内护套厚度	内护套外直径	铠装直径	铠装外直径	护套厚度	线缆外径
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
实心导体 0.5mm² (1/0.80mm)
2	0.5	0.9	8.5	1.1	10.7	0.8	12.3	1.25	14.8	1.5	17.8
5	0.5	0.9	10.9	1.1	13.1	0.8	14.7	1.25	17.2	1.6	20.4
10	0.5	1.1	15.6	1.2	18	1	20	1.6	23.2	1.7	26.6
15	0.5	1.2	18.1	1.2	20.5	1	22.5	1.6	25.7	1.8	29.3
20	0.5	1.3	20.4	1.3	23	1	25	1.6	28.2	1.9	32
30	0.5	1.4	24.2	1.4	27	1.2	29.4	2	33.4	2	37.4
50	0.5	1.7	31.2	1.6	34.4	1.2	36.8	2	40.8	2.2	45.2
多股导体 0.5 mm² (16/0.20mm)
2	0.6	0.9	9.7	1.1	11.9	0.8	13.5	1.25	16	1.5	19
5	0.6	1	12.6	1.1	14.8	0.8	16.4	1.25	18.9	1.6	22.1
10	0.6	1.2	18	1.2	20.4	1	22.4	1.6	25.6	1.8	29.2
15	0.6	1.3	20.9	1.3	23.5	1	25.5	1.6	28.7	1.9	32.5
20	0.6	1.4	23.6	1.4	26.4	1.2	28.8	2	32.8	2	36.8
30	0.6	1.6	28.2	1.5	31.2	1.2	33.6	2	37.6	2.2	42
50	0.6	1.8	36.1	1.8	39.7	1.4	42.5	2.5	47.5	2.4	52.3
实心导体 1.0mm² (1/1.13mm)
2	0.6	0.9	10.3	1.1	12.5	0.8	14.1	1.25	16.6	1.6	19.8
5	0.6	1	13.5	1.1	15.7	1	17.7	1.6	20.9	1.7	24.3
10	0.6	1.2	19.4	1.3	22	1	24	1.6	27.2	1.9	31.0
15	0.6	1.4	22.7	1.4	25.5	1.2	27.9	2	31.9	2.0	35.9
20	0.6	1.5	25.7	1.5	28.7	1.2	31.1	2	35.1	2.1	39.3
30	0.6	1.6	30.4	1.6	33.6	1.2	36	2	40	2.2	44.4
50	0.6	1.9	39.1	1.9	42.9	1.4	45.7	2.5	50.7	2.5	55.7
多股导体 1.5mm² (7/0.53mm)
2	0.6	1	12.1	1.1	14.3	0.8	15.9	1.25	18.4	1.6	21.6
5	0.6	1.1	15.8	1.2	18.2	1	20.2	1.6	23.4	1.8	27
10	0.6	1.4	22.9	1.4	25.7	1.2	28.1	2	32.1	2	36.1
15	0.6	1.5	26.6	1.5	29.6	1.2	32	2	36	2.1	40.2
20	0.6	1.6	30.1	1.6	33.3	1.2	35.7	2	39.7	2.2	44.1
30	0.6	1.8	35.8	1.8	39.4	1.4	42.2	2.5	47.2	2.4	52
50	0.6	2.2	46.2	2.1	50.4	1.6	53.6	2.5	58.6	2.7	64
多股导体 2.5mm² (7/0.67mm)
2	0.6	1	13.5	1.1	15.7	1	17.7	1.6	20.9	1.7	24.3
5	0.6	1.2	17.9	1.2	20.3	1	22.3	1.6	25.5	1.8	29.1
10	0.6	1.5	25.9	1.5	28.9	1.2	31.3	2	35.3	2.1	39.5
15	0.6	1.6	30.1	1.6	33.3	1.2	35.7	2	39.7	2.2	44.1
20	0.6	1.8	34.3	1.7	37.7	1.4	40.5	2.5	45.5	2.4	50.3
30	0.6	2	40.8	1.9	44.6	1.4	47.7	2.5	52.4	2.6	57.6
50	0.6	2.4	52.6	2.3	57.2	1.6	60.4	2.5	65.4	2.9	71.2
