PAS 5308 第二部分1类 PVC绝缘+总屏蔽+PVC护套

应用

PAS 5308 第二部分1类 PVC绝缘+总屏蔽+PVC护套主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。

结构

导体	退火铜， 尺寸：遵循BS EN 60228，0.5mm²和0.75mm²，5类多股，1.5mm²和 2.5mm²，2类多股铜
绝缘	遵循BS EN 50290 -2-21:2002，聚氯乙烯，TI51级别

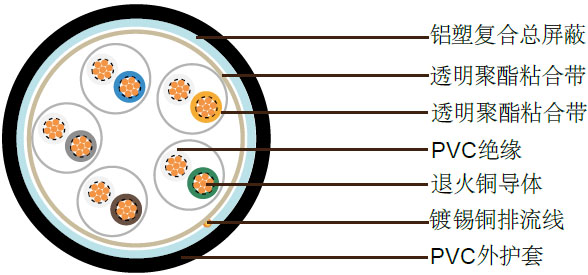

成对	两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层

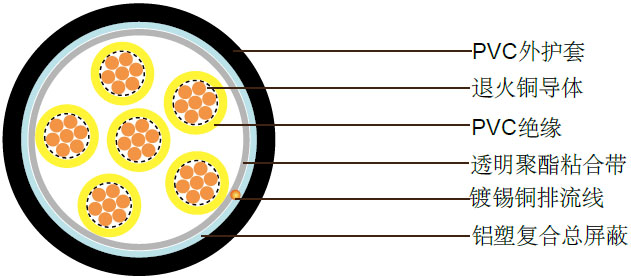

色彩编码	多芯电缆：2 -40芯黄色加黑色数字标注，41 -80芯黑色加黄色数字标注，多对电缆:参看附注
粘合带	0.023mm的非吸湿性磁带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
外护套	PVC(聚氯乙烯)护套，遵照BS EN 50290 -2-22:2002，TM51类
护套颜色	黑色

电气性能

工作温度	0°C 以上 ( 固定安装 ) -15°C到+65°C ( 工作中 )

导体截面积		mm²	0.5	0.5	1	1.5	2.5
导体规格		No.x mm	1x 0.8	16x 0.2	1x 1.13	7x 0.53	7x 0.67
最大导体电阻		ohm/km	36.8	39.7	18.4	12.3	7.6
最小绝缘电阻	单个导体	Gohm/km	5	5	5	5	5
	单对屏蔽	Mohm/km	1	1	1	1	1
1 kHz时的电容不平衡值（对：对屏蔽）		pF/250m	250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）		pF/m	75	75	75	85	105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对）		pF/m	115	115	115	120	140
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	25	40	60
测试电压		V	2000	2000	2000	2000	2000
额定电压		V	300/500	300/500	300/500	300/500	300/500

电缆参数

多芯

芯数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称护套厚度	标称电缆外径
	no./mm	mm²	mm	mm	mm
多股导体 0.5mm² (16/0.20mm)
2	16/0.2	0.5	0.6	0.8	6
3	16/0.2	0.5	0.6	0.8	6.3
4	16/0.2	0.5	0.6	0.8	6.9
6	16/0.2	0.5	0.6	0.8	8.1
10	16/0.2	0.5	0.6	0.9	10.4
20	16/0.2	0.5	0.6	1	13.5
40	16/0.2	0.5	0.6	1.2	18.2
80	16/0.2	0.5	0.6	1.4	25.1
多股导体 0.75mm² (24/0.20mm)
2	24/0.2	0.75	0.6	0.8	6.4
3	24/0.2	0.75	0.6	0.8	6.8
4	24/0.2	0.75	0.6	0.8	7.4
6	24/0.2	0.75	0.6	0.9	8.9
10	24/0.2	0.75	0.6	1	11.5
20	24/0.2	0.75	0.6	1.1	14.8
40	24/0.2	0.75	0.6	1.3	19.9
80	24/0.2	0.75	0.6	1.5	27.5
多股导体 1.5mm² (7/0.53mm)
2	7/0.53	1.5	0.6	0.8	7.3
3	7/0.53	1.5	0.6	0.8	7.7
4	7/0.53	1.5	0.6	0.9	8.7
6	7/0.53	1.5	0.6	0.9	10.3
10	7/0.53	1.5	0.6	1	13.3
20	7/0.53	1.5	0.6	1.2	17.4
40	7/0.53	1.5	0.6	1.4	23.4
80	7/0.53	1.5	0.6	1.7	32.6
多股导体 2.5mm² (7/0.67mm)
2	7/0.67	2.5	0.6	0.8	8.1
3	7/0.67	2.5	0.6	0.9	8.8
4	7/0.67	2.5	0.6	0.9	9.7
6	7/0.67	2.5	0.6	1	11.7
10	7/0.67	2.5	0.6	1.1	15.1
20	7/0.67	2.5	0.6	1.3	19.9
40	7/0.67	2.5	0.6	1.5	26.7
80	7/0.67	2.5	0.6	1.9	37.3

多对

对数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称护套厚度	标称电缆外径
	no./mm	mm²	mm	mm	mm
多股导体 0.5mm² (16/0.20mm)
1	16/0.2	0.5	0.6	0.8	6
2	16/0.2	0.5	0.6	0.8	6.9
5	16/0.2	0.5	0.6	1	11.9
10	16/0.2	0.5	0.6	1.1	16.4
15	16/0.2	0.5	0.6	1.2	19
20	16/0.2	0.5	0.6	1.3	21.5
30	16/0.2	0.5	0.6	1.5	25.7
50	16/0.2	0.5	0.6	1.7	32.9
多股导体 0.75mm² (24/0.20mm)
1	24/0.2	0.75	0.6	0.8	6.4
2	24/0.2	0.75	0.6	0.8	7.4
5	24/0.2	0.75	0.6	1	12.8
10	24/0.2	0.75	0.6	1.2	17.9
15	24/0.2	0.75	0.6	1.3	20.9
20	24/0.2	0.75	0.6	1.4	23.6
30	24/0.2	0.75	0.6	1.5	27.9
50	24/0.2	0.75	0.6	1.8	35.9
多股导体 1.5mm² (7/0.53mm)
1	7/0.53	1.5	0.6	0.8	7.3
2	7/0.53	1.5	0.6	0.9	8.7
5	7/0.53	1.5	0.6	1.1	15.1
10	7/0.53	1.5	0.6	1.3	21.1
15	7/0.53	1.5	0.6	1.4	24.6
20	7/0.53	1.5	0.6	1.5	27.7
30	7/0.53	1.5	0.6	1.7	33
50	7/0.53	1.5	0.6	2.1	42.7
多股导体 2.5mm² (7/0.67mm)
1	7/0.67	2.5	0.6	0.8	8.1
2	7/0.67	2.5	0.6	0.9	9.7
5	7/0.67	2.5	0.6	1.2	17.2
10	7/0.67	2.5	0.6	1.4	24.1
15	7/0.67	2.5	0.6	1.6	28.2
20	7/0.67	2.5	0.6	1.7	31.8
30	7/0.67	2.5	0.6	1.9	37.9
50	7/0.67	2.5	0.6	2.3	48.9
