PAS 5308 第一部分1类 PE绝缘+总屏蔽+PVC护套

应用

PAS 5308 第一部分1类 PE绝缘+总屏蔽+PVC护套主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。

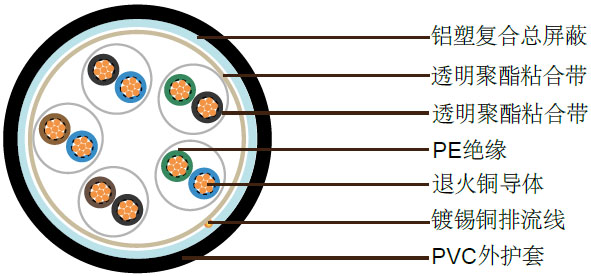

结构

导体	退火铜，尺寸：遵循BS EN 60228，0.5mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜
绝缘	遵循BS EN 50290-2-23:2002，热塑性聚乙烯,L/MD级别，或遵循BS EN50290-2-29，交联聚乙烯
成对	两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码	参看附注
粘合带	0.023mm的非吸湿性磁带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
外护套	PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
护套颜色	黑色

电气性能

工作温度	0°C 以上 (固定安装) -15°C到+65°C (工作中)

导体截面积		mm²	0.5	0.5	1.0	1.5	2.5
导体规格		No.x mm	1 x 0.8	16x 0.2	1x 1.13	7x 0.53	7x 0.67
最大导体电阻		ohm/km	36.8	39.7	18.4	12.3	7.6
最小绝缘电阻	单个导体	Gohm/km	5	5	5	5	5
	单对屏蔽	Mohm/km	1	1	1		1
1 kHz时的电容不平衡值（对：对屏蔽）		pF/250m	250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）		pF/m	75	75	75	85	105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对）		pF/m	115	115	115	120	140
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	25	40	60
测试电压		V	2000	2000	2000	2000	2000
额定电压		V	300/500	300/500	300/500	300/500	300/500

电缆参数

对数	标称导体截面积	标称绝缘厚度	标称护套厚度	标称电缆外径
	mm²	mm	mm	mm
实心导体0.5mm²
1	0.5	0.5	0.8	5.3
2	0.5	0.5	0.8	6.1
5	0.5	0.5	1.1	10.6
10	0.5	0.5	1.2	14
15	0.5	0.5	1.2	16.1
20	0.5	0.5	1.3	18.4
30	0.5	0.5	1.3	22
50	0.5	0.5	1.5	27.9
多股导体0.5mm²
1	0.5	0.6	0.8	6
2	0.5	0.6	0.8	6.9
5	0.5	0.6	1.1	12.1
10	0.5	0.6	1.2	16.2
15	0.5	0.6	1.3	18.8
20	0.5	0.6	1.3	21.3
30	0.5	0.6	1.5	25.9
50	0.5	0.6	1.7	32.9
实心导体1.0mm²
1	1	0.6	0.8	6.4
2	1	0.6	0.8	7.4
5	1	0.6	1.1	13.2
10	1	0.6	1.2	17.4
15	1	0.6	1.3	20.3
20	1	0.6	1.5	23.4
30	1	0.6	1.5	28
50	1	0.6	2	36.3
多股导体1.5mm²
1	1.5	0.6	0.8	7.3
2	1.5	0.6	0.9	8.7
5	1.5	0.6	1.2	15.4
10	1.5	0.6	1.3	20.6
15	1.5	0.6	1.5	24.2
20	1.5	0.6	1.5	27.5
30	1.5	0.6	1.7	33.3
50	1.5	0.6	2	42.6
多股导体 2.5mm²
1	2.5	0.6	0.8	8.1
2	2.5	0.6	0.9	9.7
5	2.5	0.6	1.2	17.2
10	2.5	0.6	1.4	24.1
15	2.5	0.6	1.6	28.2
20	2.5	0.6	1.7	31.8
30	2.5	0.6	1.9	37.9
50	2.5	0.6	2.3	48.9
