FIREROL 薄壁单芯屏蔽电缆
300/500V
EN 50306-3 (FRL-TW-05S-OS)
应用
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的重要因素。用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

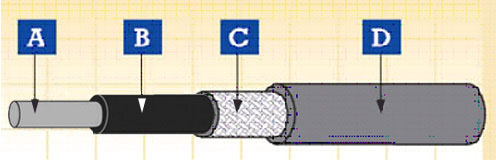

电缆结构
| 导体 |
符合EN 50306-2 标准的镀锡退火铜丝 |
| 绝缘 |
低烟无卤(LSZH) 特殊化合物 |
| 总屏蔽 |
镀锡退火铜丝 |
| 外护套 |
低烟无卤(LSZH) 特殊化合物 (S1 & S2) |
电气及机械性能
| 电压 |
300/500 V |
| 导体最高额定温度 |
120℃ /150℃ (固定安装) |
| 允许最低环境温度 |
-20℃ /-40℃ (固定安装) |
| 最小弯曲半径 |
10倍最大外径 |
化学及环境特性
| EN 60684-2 |
不含氟 |
| EN 50305; EN 60811-2-1 |
耐矿物油，耐燃油及耐草酸，耐碱 |
| EN 50305 |
耐臭氧 |
车载系统应用的防火性能
| EN 50306-2 |
危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 |
安全等级 1/2/3/4 |
| BS 6853 |
室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101 |
F0 |
基本防火性能
| 单根绝缘电线(电缆)垂直火焰传播测试 |
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
| 成束电线(电缆)火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
| 烟密度测试 |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
| 无卤测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
| 气体腐蚀性测试(酸度& 传导性) |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
| 毒性指数测试 |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 |
| 烟指数测试 |
NFF 16101; NFF 63808; BS6853 |
结构参数
FRL-TW-05S-OS 300/500V
| 芯数×导体截面积 |
最小平均护套厚度 |
线缆外径 |
重量 |
| 最小 |
最大 |
| n×mm² |
mm |
mm |
mm |
kg/km |
| 1×0.5 |
0.20 |
2.3 |
2.8 |
10 |
| 1×0.75 |
0.20 |
2.5 |
3.0 |
20 |
| 1×1 |
0.20 |
2.7 |
3.2 |
25 |
| 1×1.5 |
0.20 |
3.1 |
3.6 |
30 |
| 1×2.5 |
0.20 |
3.6 |
4.4 |
40 |
