300/500V EN 50306-4 (FRL-TW-05M-ESW-OS)FIREROL 薄壁多芯总屏蔽外露标准壁护套电缆
应用
300/500V EN 50306-4 (FRL-TW-05M-ESW-OS)FIREROL 薄壁多芯总屏蔽外露标准壁护套电缆在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的重要因素。用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

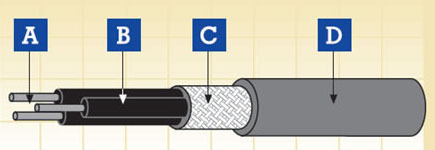

电缆结构
| 导体 |
符合EN 50306-2 标准的镀锡退火铜丝 |
| 绝缘 |
低烟无卤(LSZH) 特殊化合物 |
| 总屏蔽 |
镀锡退火铜丝 |
| 外护套 |
符合EN 50264-1 规定的低烟无卤(LSZH) 特殊化合物(S2, EM 101 - EM 104) |
电气及机械性能
| 电压 |
300/500 V |
| 导体最高额定温度 |
90℃ /105℃ (固定安装) |
| 允许最低环境温度 |
-25℃ /-40℃ (固定安装) |
| 最小弯曲半径 |
10 倍最大外径 |
化学及环境特性
| EN 60684-2 |
不含氟 |
| EN 50305; EN 60811-2-1 |
耐矿物油，耐燃油及耐草酸，耐碱 |
| EN 50305 |
耐臭氧 |
车载系统应用的防火性能
| EN 50306-2 |
危险等级 HL1, HL2/HL3, HL4 |
| DIN 5510-2 |
安全等级 1/2/3/4 |
| BS 6853 |
室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101 |
F0 |
基本防火性能
| 单根绝缘电线(电缆)垂直火焰传播测试 |
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
| 成束电线(电缆)火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
| 烟密度测试 |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
| 无卤测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
| 气体腐蚀性测试(酸度& 传导性) |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
| 毒性指数测试 |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 |
| 烟指数测试 |
NFF 16101; NFF 63808; BS6853 |
结构参数
FRL-TW-05M-ESW-OS 300/500V
| 芯数×导体截面积 |
最小平均护套厚度 |
线缆外径 |
重量 |
| 最小 |
最大 |
| n×mm² |
mm |
mm |
mm |
kg/km |
| 2×0.5 |
1.0 |
5.5 |
6.5 |
50 |
| 3×0.5 |
1.0 |
5.7 |
6.7 |
55 |
| 4×0.5 |
1.0 |
6.1 |
7.1 |
60 |
| 6×0.5 |
1.0 |
6.9 |
7.9 |
90 |
| 8×0.5 |
1.0 |
7.5 |
8.5 |
110 |
| 2×0.75 |
1.0 |
5.9 |
6.9 |
60 |
| 3×0.75 |
1.0 |
6.2 |
7.2 |
70 |
| 4×0.75 |
1.0 |
6.5 |
7.5 |
80 |
| 6×0.75 |
1.0 |
7.5 |
8.5 |
110 |
| 8×0.75 |
1.0 |
8.2 |
9.2 |
130 |
| 2×1.0 |
1.0 |
6.2 |
7.2 |
60 |
| 3×1.0 |
1.0 |
6.5 |
7.5 |
80 |
| 4×1.0 |
1.0 |
6.9 |
7.9 |
90 |
| 6×1.0 |
1.0 |
8.0 |
9.0 |
130 |
| 8×1.0 |
1.0 |
8.6 |
9.8 |
160 |
| 2×1.5 |
1.0 |
7.1 |
8.1 |
90 |
| 3×1.5 |
1.0 |
7.4 |
8.4 |
110 |
| 4×1.5 |
1.0 |
8.0 |
9.0 |
130 |
| 6×1.5 |
1.0 |
9.2 |
10.4 |
170 |
| 8×1.5 |
1.0 |
10.2 |
11.4 |
220 |
| 2×2.5 |
1.0 |
8.3 |
9.3 |
120 |
| 3×2.5 |
1.0 |
8.6 |
9.8 |
150 |
| 4×2.5 |
1.0 |
9.4 |
10.6 |
180 |
