ESI 09-6 Issue 6多对仪表电缆

应用

ESI 09-6 Issue 6多对仪表电缆主要用于控制，指示，报警设备的开关及供电。其正常工作电压不超过直流电150V(或交流电110V)。此种电缆若用于遥感勘测设备中，则需要较大的导体截面积。另外此电缆有总屏蔽铝箔可选。若安装在有水浸，潮湿的环境中，可用聚乙烯替代聚氯乙烯作为产品的绝缘材料。

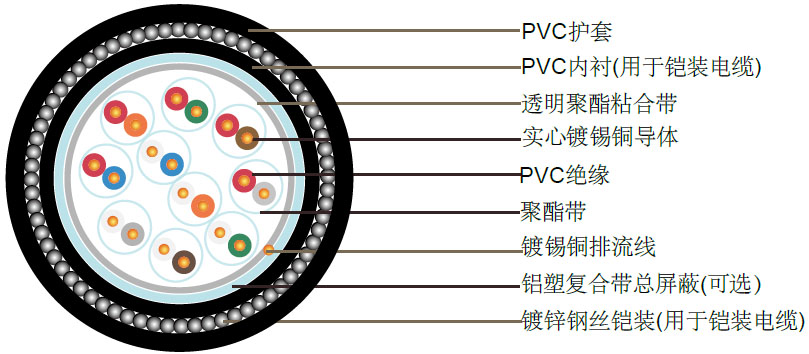

结构

导体	实心镀锡退火铜, 尺寸: 遵循BS6360，1/0.8mm(0.5mm2)
绝缘	PVC (聚氯乙烯)，遵循BS7655，类型2
成对	两芯对绞，加小于100mm的隔离带
颜色编码	参照附注里的色彩编码
粘合带	透明的聚合酯带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm或0.8mm的实心镀锡铜排流线
内衬层（用于铠装类电缆）	PVC (聚氯乙烯)，遵循BS EN 50363-4-1，TM 1类或6类
铠装（用于铠装类电缆）	镀锌钢丝铠装
外护套	黑色PVC (聚氯乙烯)，遵循BS EN 50363-4-1，TM 1类或6类

电气性能

最大导体温度	+ 70°C
最小弯曲半径	6 x 外径
最小环境温度	- 20°C （仅在导体固定位置安装后）



额定电压	150V直流或110V交流
测试电压	导体间2Kv r.m.s., 导体与铠装间5Kv r.m.s.
最大导体电阻（闭合电路）	73.6Ohm/km （20°C时）
最小绝缘电阻	80MOhm/km（ 20°C时）
最大互容	150Nf/km（1 KHz）
阻燃标准	BS 4066-1(IEC 60332-1)或 BS 4066-3(IEC 60332-3)

参数表

非铠装电缆

对数	标称导体直径	标称导体截面积	标称绝缘厚度	标称最小护套厚度	标称最大外径	标称电缆重量
	mm	mm²	mm	mm	mm	Kg/Km
2	0.8	0.5	0.3	0.8	5.1	40
5	0.8	0.5	0.3	1	8.5	100
10	0.8	0.5	0.3	1.1	10.9	170
20	0.8	0.5	0.3	1.2	14.4	280
40	0.8	0.5	0.3	1.4	22.9	600
60	0.8	0.5	0.3	1.6	25.9	880
100	0.8	0.5	0.3	1.9	32.6	1440
200	0.8	0.5	0.3	2.2	46	2780

铠装电缆

对数	标称导体直径	标称绝缘厚度	标称内衬厚度	铠装钢丝直径	标称护套厚度	标称最大外径	标称电缆重量
	mm	mm	mm	mm	mm	mm	Kg/Km
2	0.8	0.3	0.8	0.9	1.3	9.5	200
5	0.8	0.3	1	0.9	1.4	13.1	290
10	0.8	0.3	1.1	1.25	1.5	16.4	540
20	0.8	0.3	1.2	1.25	1.6	20.1	770
40	0.8	0.3	1.4	1.6	1.8	29.7	1430
60	0.8	0.3	1.6	1.6	2	33.1	1900
100	0.8	0.3	1.9	2	2.2	41	3010
200	0.8	0.3	2.2	2.2	2.5	56	5660

对数	标称导体直径	标称绝缘厚度	标称内衬厚度	铠装钢丝直径	标称钢带厚度	标称护套厚度	标称最大外径	标称电缆重量
	mm	mm	mm	mm	mm	mm	mm	Kg/Km
2	0.8	0.3	1.5	0.9	-	1.9	12.1	300
5	0.8	0.3	1.5	0.9	-	2	15.3	450
10	0.8	0.3	1.5	1.25	-	2.2	18.6	730
20	0.8	0.3	1.5	-	0.5	2.4	21.8	930
40	0.8	0.3	2	-	0.5	2.8	31.7	1570
60	0.8	0.3	2.6	-	0.5	3.1	36.1	2120
100	0.8	0.3	2.6	-	0.5	3.1	42.2	2850
200	0.8	0.3	3	-	0.5	3.8	57.2	4860
